Summary

Thiết bị bảo vệ chống rò rỉ (RCD), còn được gọi là công tắc dòng điện dư (LDS) hoặc cầu dao chống rò rỉ, chủ yếu được sử dụng để bảo vệ chống lại điện giật có thể gây tử vong và rò rỉ thiết bị. RCD cung cấp khả năng bảo vệ quá tải và ngắn mạch, bảo vệ đường dây hoặc tải khỏi quá tải và ngắn mạch. RCD cũng có thể được sử dụng để đóng ngắt mạch điện không thường xuyên trong điều kiện bình thường.

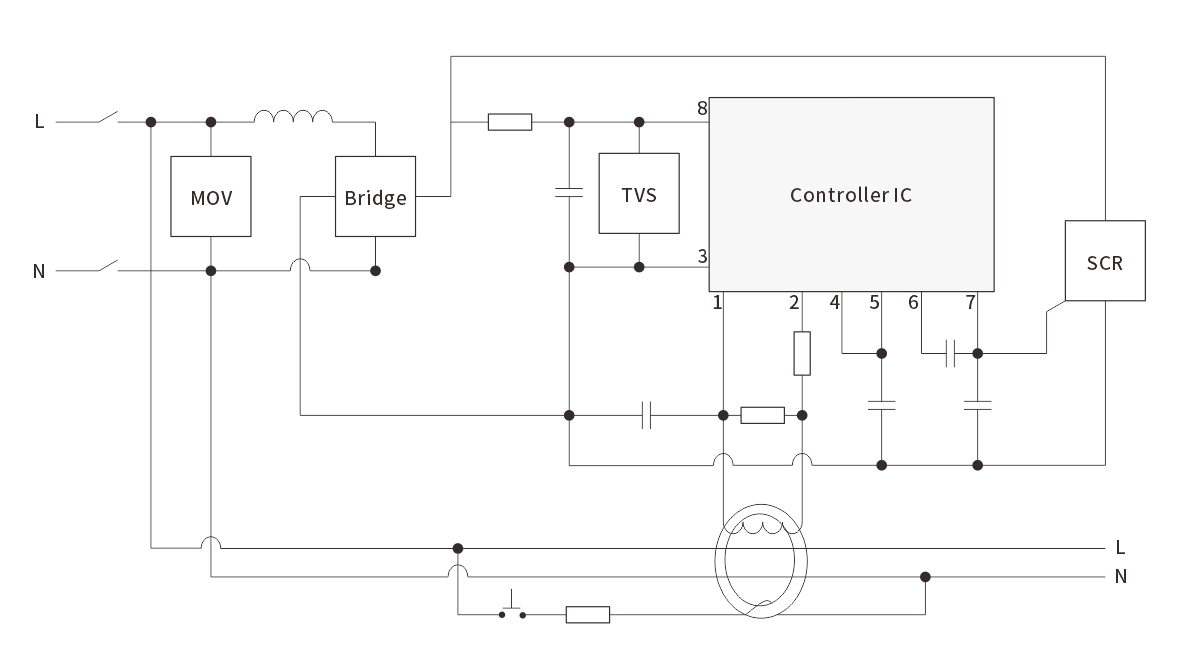

There are many types of RCDs currently available on the market, but their principles generally differ. A RCD consists of three main components: a detection element, an intermediate amplification stage, and an actuator.
1. Detection element: This consists of a current transformer that detects leakage current and generates a signal.
2. Amplification stage: This amplifies the weak leakage signal and can be mechanical or electronic, depending on the device.
3. Actuator: Upon receiving the signal, the thyristor switches from the off state to the on state. When the main coil is energized, the main switch switches from the closed state to the open state, thereby shutting off the power supply.
